Diseño de mobiliario e interiores parametricos

NotaPublicado: Mar Nov 11, 2014 12:03 pm
por momoca2004
Buenas tardes, nuevamente acudo a ustedes para saber si me podéis iluminar porque estoy trabajando en un prototipo de proyecto para una tienda, y me gustaría saber como podría hacer en sketchup mobiliario y paramentos interiores en parametrico, tengo ya la idea dibujada pero no encuentro la manera de hacer lo que busco. Os pongo unos links con fotos para que veais mas o menos la idea que intento desarrollar y como tenia pensado hacerlo:

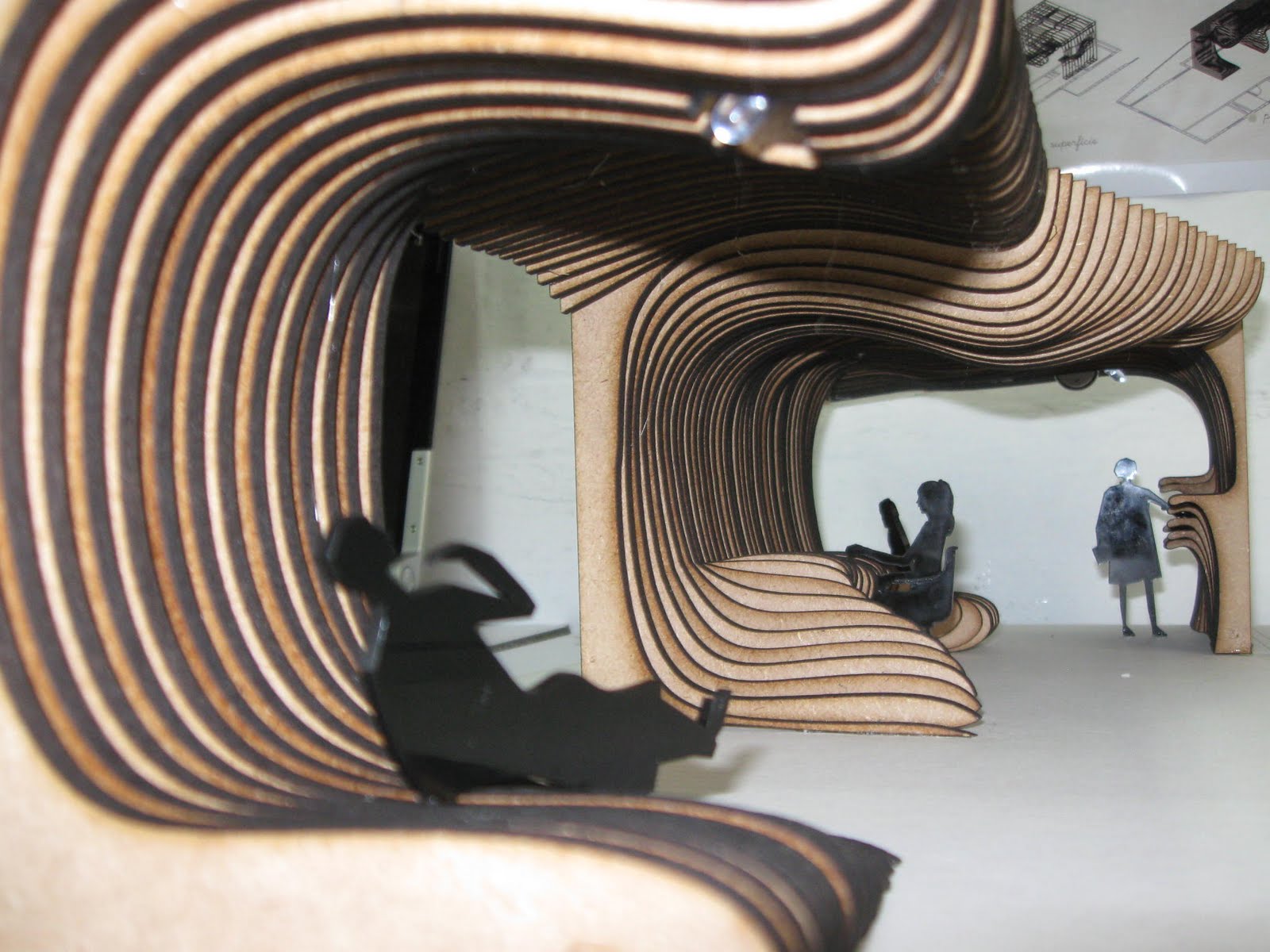

Interior parametrico para estanterías:

Imagen

Imagen

Imagen

Imagen

El proyecto es para diseñar una tienda de souvenirs para un acuario y había pensado en modelar el interior en paredes orgánicas en paramétrico (igual no se denomina así, no lo se), con capas en sentido horizontal que me sirvieran de estanterías, generando un recorrido y una sensación de relieves del bajo del mar.

Para ello, yo pensé que modelando y creando relieves en las paredes conseguiría los volúmenes orgánicos que después podría sacarles contornos o curvas de nivel, pero no he conseguido hacer ninguna de las dos cosas. ¿Alguien podría orientarme un poco? he estado buscando plugins para modelar como la caja de arena pero esta solo modela hacia arriba, en vertical, montañas y tal. para hacer los cortes de curvas de nivel no he conseguido nada tampoco.

Este es un primer boceto en planta de mi trabajo:
https://www.dropbox.com/s/d5fg6e1hk4k3j ... 4.jpg?dl=0

Imagen

Un saludo y muchas gracias!

PD: Espero que puedan ayudarme puesto que para mi es un reto, y me encantaría desarrollar este proyecto que en un futuro podria que hasta me lo pidieran hacer. Muchas gracias

Re: Diseño de mobiliario e interiores parametricos

NotaPublicado: Mar Nov 11, 2014 1:37 pm
por tonilluch
Hay un plugin que no me acuerdo como se llama (Edgar ayuda),

A ver que opina la gente, yo me plantearía generar la planta inferior y superior y unirlas con un plugin tipo curviloft y teniendo las superficies luego ya puedes cortarlas con planos paralelos.

Otra forma de hacerlo es ir copiando la base de tu dibujo con la separación que quieras que tengan las estanterías en altura y escalarlarlas proporcionalmente hasta conseguir la dimensión deseada. Para escalarlas te aconsejo un plugin tipo Fredoscale por que te permite escalar deformando.

Cuando hayas conseguido los diferentes planos puedes trabajar en ellos con la caja de arena o con algún plugin mas especializado tipo Artisan.

Re: Diseño de mobiliario e interiores parametricos

NotaPublicado: Mar Nov 11, 2014 7:05 pm
por edgar.navas
Toni, el plugin se llama Slicer:

viewtopic.php?f=34&t=686

Y aquí un ejemplo de lo que se puede hacer:

Pared creada con Sandbox
11-11-2014 06-55-02 p.m..jpg


Después de pasar el Slicer en el eje "Y" y luego en el eje "Z"
11-11-2014 07-00-43 p.m..jpg

Re: Diseño de mobiliario e interiores parametricos

NotaPublicado: Mié Nov 12, 2014 12:41 am
por tonilluch
Muchas gracias Edgar, no era capaz de encontrarlo.

Re: Diseño de mobiliario e interiores parametricos

NotaPublicado: Sab Nov 15, 2014 5:45 pm
por momoca2004
Muchas gracias a los dos por vuestra ayuda, ya conseguí hacer los planos seriados en Rhino, pero sigo buscando la manera de crear un volumen y poderle crear huecos y aberturas, como si fuera un queso gruyere con sus abujeritos, y perdón si no es el mejor ejemplo, a fin y al cabo lo que busco es crear la sensación de cueva y que todo el interior este lleno de relieves.. Gracias por la ayuda!

Re: Diseño de mobiliario e interiores parametricos

NotaPublicado: Sab Nov 15, 2014 6:20 pm
por edgar.navas
Solo por curiosidad, como lo habéis hecho en Rhino? y como te ha quedado?

Re: Diseño de mobiliario e interiores parametricos

NotaPublicado: Sab Nov 15, 2014 8:27 pm
por momoca2004
Hola he probado esa herramienta que decis y bueno me sale un error diciendo que no es un solido plegado múltiple o algo así. Que puede estar ocurriendo?

En realidad he trabajado con los dos programas, creé un modelo, lo suavize con Artisan, y me lo lleve a rhino como 3ds, ahi lo que hice fue sacarle las curvas de nivel mediante la herramienta contorno, y una vez que tienes los contornos te vas a solido/extrusionar desde curva/recta y ahi le metes los parametros y obtienes unos planos con grosor a partir de las anteriores curvas de nivel.

Ahi el tutorial!
https://www.youtube.com/watch?v=fRLW4djTOHE

Primeras pruebas!
Imagen

Re: Diseño de mobiliario e interiores parametricos

NotaPublicado: Sab Nov 16, 2019 3:03 pm
por arquizar
Me encanta lo que quieres hacer y que bien que los compañeros te ayudaron conseguir el plugin para tu proyecto, que espero que todo salga muy bien...saludos.
